Cara Membuat Simulasi Jaringan Client-Server Di Cisco Packet Tracer

selamat siang para visitor

sudah makan,

hari ini saya akan membahas mengenai "Cara Membuat Simulasi Jaringan Client-Server Di Cisco Packet Tracer" yang saat ini saya juga pelajari di kelas, hehe...

untuk memulainya kita perlu mengerti apa sih koneksi jaringan client-Server? jaringan client server ialah salah satu jaringan yang mengghubungkan antara PC server dan PC client agar bisa saling bertukar data. dalam jaringan memang ada beberapa langkah untuk membangun sebuah jaringan salah satunya membuat dan mengatur desain jaringannya di cisco packet tracer. berikut cara dan langkah langkah membuat jaringan client-server.

Cara Membuat Simulasi Jaringan Client-Server Di Cisco Packet Tracer

komponen yang di butuhkan

Aplikasi cisco packet tracer
3 unit komputer
1 HUB/swithc
1 server

Langkah langkah

1. buka paket tracer sobat

2. buat 3 unit PC, 1 server, satu HUB/Swithc

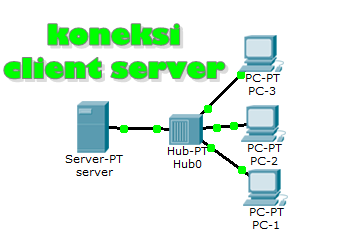

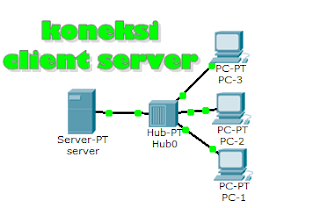

3. setelah itu koneksikan dengan kabel straight seperti gambar di bawah ini

4. nah disini kita mulai menyeting IP pada masing masing komponen kecuali HUB/swithc, cara               menyetingnya seperti ini :

Server :

address : 192.168.1.1
Netmask : 255.255.255.0

PC 1

 address : 192.168.1.2
 netmask : 255.255.255.0
 gateway : 192.168.1.1

PC 2 :

address : 192.168.1.3
netmask : 255.255.255.0
gateway : 192.168.1.1

PC 3 :

address : 192.168.1.4
netmask : 255.255.255.0
gateway : 192.168.1.1

5. testing pada server

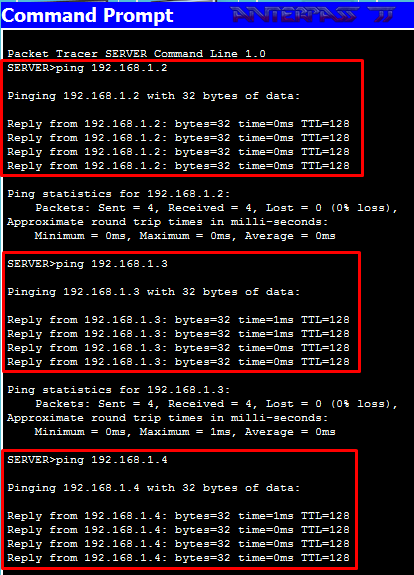

selesai langsung kita lakukan testing dengan ping lewat comment promt, pertama kita cek di server, caranya buka comment prom di server lalu lakukan ping ke semua IP client seperti ini :

6. testing pada client

selanjutnya kita lakukan testing di salah satu client, kenapa hanya di salah satu client saja mas, gak semua? Karena satu client saja cukup untuk melakukan testing, soalnya hampir semua settingannya sama saja yang membedakan hanya IP host ID. Buka CMD pada client lalu ping IP server, dan 2 client lainya. Seperti ini

7. selesai dah pembuatan simulasi jaringan nya, sekarang tinggal di terapin di lapangan, hehee...

Packet tracer memanglah aplikasi yang di gunakan sebagai pembuatan simulasi atau desain jaringan. Dengan menggunakan aplikasi ini kita dapat mengatur akan bagaimna susunan atau topologi yang akan kita gunakan, perangkat yang akan di pakai, dan juga mengetahui trauble yang akan terjadi.

# Semoga bermanfaat #

Read More

Cara membuat koneksi jaringan peer to peer di cisco paket tracer



#salam comix_on

Paket tracer ialah sebuah aplikasi manipulasi desain jaringan yang di buat guna membantu dalam hal merancang sebuah jaringan sebelum di pakai langsung di lapangan. Di paket tarcer di buat sama seperti keadaan jaringan di kehidupan nyata, baik itu prangakat jaringan, bagian routing, bagian PC, router, dan komponen penyusun jaringan lainya.


Untuk itu saya kan memberi contoh cara membuat koneksi jaringan peer to peer di paket tarcer karna semua fitur dan kelengkapan alat jaringanya lebih wuss dan sama nyaris sama seperti keadaan nyatanya. Selamat menyimak, go lapangan uji coba.




Cara membuat koneksi jaringan peer to peer di cisco paket tracer
1. pertama buka paket tracer sobat

2. lalu buat dua PC sebagai sampel koneksinya

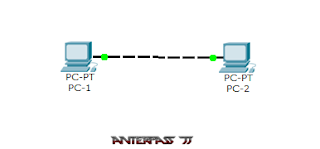

3. hubungkan dengan kabel cross-cover, seperti ini

4. nah selanjutnya ke tahap setting IP pada PC yang akan di koneksikan

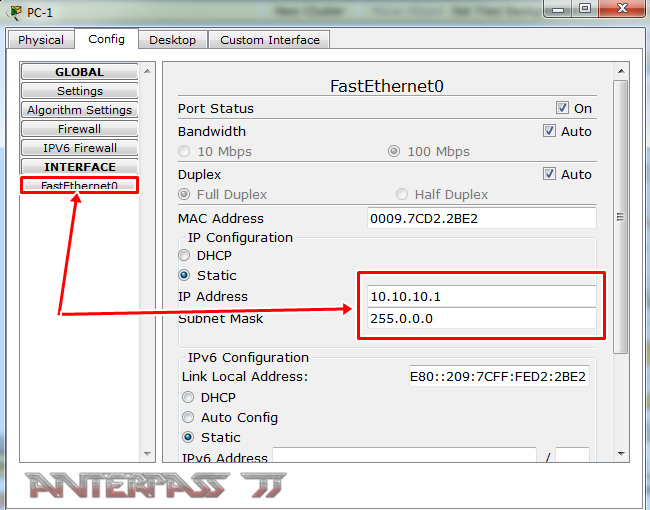

buat nama dari masing masing PC bebas terserah anda. Sebagai example kita beri nama’a PC-1 dan PC-2, lalu masuk pada pengaturan ethernet pada kedua PC tersebut lalu setting IP-nya menjadi berikut :

PC - 1>> IP address : 10.10.10.1
Subnet mask : 255.0.0.0

PC- 2>> IP address : 10.10.10.3
Subnet mask : 255.0.0.0

Ket :

Ip address yg di gunakan hendaklah masih sama atau bisa di bilang satu element lement dalam satu jaringan misal jika IP address dari PC satu itu 10.10.10.1 maka bagian belakang IP pada PC-2 yang di koneksikan haruslah di bedakan menjadi 10.10.10.3, atau 10.10.11.4 dan seterusnya. Hingga batas dari subnetmasknya.

5. jika sudah siap lakukan testing koneksi dengan ping pada comment promt pada
    tab destop

Lakukan tedting ping pertama pada PC ke 1, caranya ketik kan “ping(spasi) IP address/ip dari PC ke 2”, misal jika IP dari PC ke-2 adalah 10.10.10.3 maka seperti ini “ping 10.10.10.3” untuk lebih detainya seperti ganbar ini

6. jika semua tes yang dilakukan telah berhasi maka akan tampak TTL=bla.. bla...

    Lakukan tes ping ke PC yang ke 2 juga, caranya sama saja sengan langkah
    testing ke PC -1


7. sudah jadi deah jaringan peer to peer nya hehee....


Mudah bukan, selamat mencoba, dan semoga berhasill..


Terima kasih telah berkunjung, lihat artel menaril lainya hany di Anterpass77,

See you.....

#salam comix_off
